Metallgeräte für die Verringerung der Stromversorgung

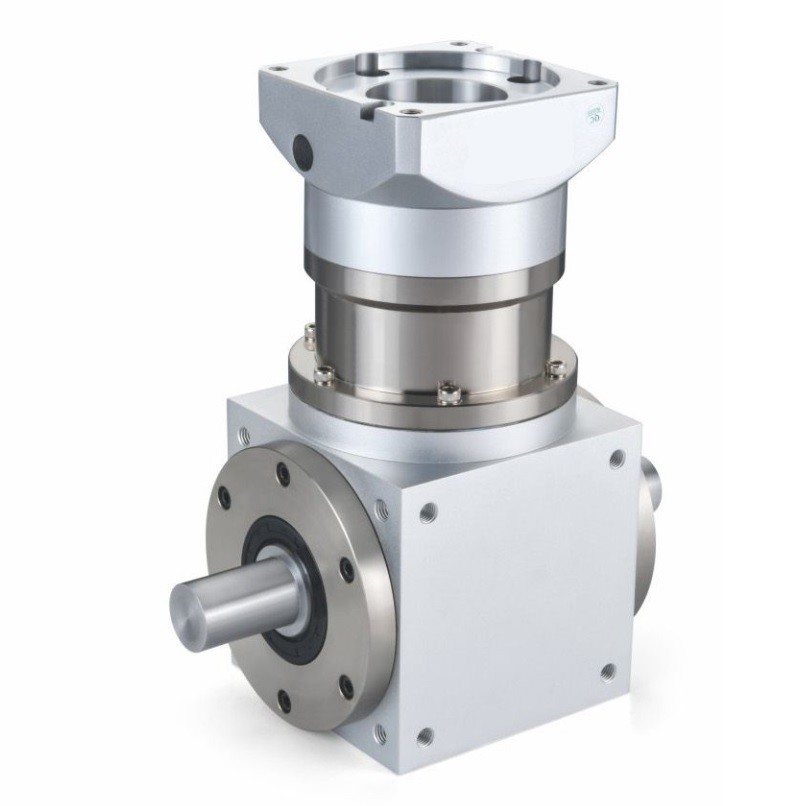

  • Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts ZPT Series
Herkunftsort China
Markenname CLX
Zertifizierung N/A
Modellnummer ZTP

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Produktbezeichnung ZPT-Reihe Geräte-Reduktor Materialien Alle Metallkonstruktion mit Aluminiumlegierung und Stahl
Anwendungen Maschinen und Apparate für die Herstellung von Geräten oder Geräten Ausrüstung für die Ausrüstung Geradegetriebe-Reduktor
Hervorheben

ZPT-Reihe Geräte-Reduktor

,

Industrieelektrische Ersatzteile Planetenreduktor

,

Metallplanetenreduktor
Hinterlass eine Nachricht
Produkt-Beschreibung

Straight Gear Planetärer Reduktor ZPT-Serie Passend verschiedene Marken Motor für chinesische und ausländische Hersteller

Beschreibung des Produkts:

Der Reduktor ist eine unabhängige Komponente, bestehend aus Getriebe, Wurmgetriebe und Wurmgetriebe, die in einer starren Hülle eingeschlossen sind.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.



Die Getriebe werden typischerweise für Geräte mit niedrigem Drehmoment und hohem Drehmoment verwendet.Leistung von ElektromotorenEin normales Getriebe verfügt auch über mehrere Getriebepaare mit demselben Prinzip, um den gewünschten Verzögerungseffekt zu erzielen.Das Verhältnis der Zahnzahl zwischen dem großen und dem kleinen Zahnrad ist das Übertragungsverhältnis.



Metallgeräte für die Verringerung der Stromversorgung 0

Metallgeräte für die Verringerung der Stromversorgung 1

Ein Reduktor spielt eine Rolle bei der Übereinstimmung der Geschwindigkeit und der Übertragung von Drehmoment zwischen dem Hauptantrieb und der Arbeitsmaschine oder dem Aktor und ist eine relativ präzise mechanische Vorrichtung.Der Zweck der Verwendung ist es, die Geschwindigkeit zu reduzieren und das Drehmoment zu erhöhenEs gibt verschiedene Arten von Reduktoren, die in Getriebe, Wurmreduktoren,mit einer Leistung von mehr als 50 W undNach den verschiedenen Getriebestufen kann es in einstufige und mehrstufige Getriebe eingeteilt werden; nach der Form der Getriebe können sie in zylindrische Getriebe eingeteilt werden,Schrägradreduktoren, und kugelförmigen zylindrischen Getriebe Reduktoren; Gemäß der Anordnung der Übertragung kann es in entfaltbare Reduktoren, geteilte Durchflussreduktoren und Koaxialreduktoren unterteilt werden.



Die Eigenschaften der Getriebe-Reduktoren bestehen darin, dass sie ein geringes Volumen und ein hohes Drehmoment übertragen.mit einer breiten Palette von MotorkombinationenDie Übertragungsquoten werden fein eingestuft, um unterschiedlichen Betriebsbedingungen gerecht zu werden und eine elektromechanische Integration zu erreichen.Der Getriebeverkleiner hat einen hohen Übertragungswirkungsgrad, geringer Energieverbrauch und überlegene Leistung.

Eigenschaften:

1. Durch die Vergasung und Löschung, die Änderung des Zahnprofils und die Gewährleistung eines reibungslosen Betriebs und geringen Geräuschpegels, eine gerade Zahngetriebeübertragung einführen;

2. Einfache Struktur, Massenproduktion, schnelle Lieferzeiten und hohe Kostenleistung;

3. Reduktor verfügt über eine vollständige Palette, die den Bedürfnissen der meisten Reduktor auf dem Markt gerecht werden kann.

Metallgeräte für die Verringerung der Stromversorgung 2

Größe ZPT070 ZPT090 ZPT110 ZPT140
C1 Ø70 Ø90 Ø90 Ø145
C2 4-M4/4-M5 4-M5/4-M6 4-M5/4-M6 4-M8
C3 Ø14 Ø19 Ø19 Ø19/Ø22/Ø24
C4 31.5 42 42 60
C5 Ø50 Ø70 Ø70 Ø110
C6 5 8 8 8
C7 60 90 90 90
C8 Stufe 1 143 177.5 198.5 269
Stufe 2 159 201 222 299.5
Stufe 3   224 245 329.5
L1 3 5 3 5
L2 25 25 30 40
L3 36 37 37 52
L4 77 118 134 170
L5 70 90 110 140
L6 26.5 36 44 55
L7 21.2 36 44 55
L8
L9
D1 16 18 22 32
D2 25 28 35 45
D3 60 88 108 135
D5 4-M5 4-M6 4-M8 4-M10
D6 M5*10 M6*12 M6*12 M10*20
H1 18 20.5 24.5 35
H2
B1 5 6 6 10
B2

Technische Parameter:

Modell Einheit ZPT070 ZPT090 ZPT110 ZPT140 Verhältnis Bühne
Nennleistung Drehmoment N.m.   45 80 170 1 1
35       2
  45 80 170 3
  45 80 170 4
  45 80 170 5
  45 80 170 7
35       8
35 45 80 170 10
  45 80 170 12 2
35       14 1
  45 80 170 15 2
  45 80 170 16
35 45 80 170 20 1
  45 80 170 25 2
  45 80 170 28
35       32 2
  45 80 170 35 2
35 45 80 170 40
35 45 80 170 50
35       56 2
  45 80 170 64 3
35 45 80 170 70 2
35 45 80 170 80 3
35 45 80 170 100
  45 80 170 125
35 45 80 170 140
  45 80 170 175
  45 80 170 200
  45 80 170 250
  45 80 170 280
  45 80 170 350
Notbremsmoment N.m. 2 mal das Nenndrehmoment
Normale Eingangsgeschwindigkeit r/m 3000 2500 2000 2000
Maximale Eingangsgeschwindigkeit r/m 4000 3500 3000 3000
Maximale Radialkraft N 950 1450 2100 2700
Maximal axiale Kraft N 425 725 1050 1350
Effizienz % Alleinstehende ((97%) Das Doppelte (95%)
Durchschnittliche Lebensdauer h 20000
Gewicht Weigerung 4.2 6.8 11.6 19.8   1
4.6 7.4 13.8 23.9   2
  8 16 28

3





Modell Einheit ZPT070 ZPT090 ZPT110 ZPT140 Verhältnis Bühne
Moment der Trägheit kgcm2   0.4 0.4 1.65 3 1
  0.309 0.309 1.22 4
  0.291 0.291 1.15 5
  0.285 0.285 1.7 7
0.094       8
0.092 0.283 0.283 1.13 10
  0.4 0.4 1.65 12 2
0.092       14 1
  0.309 0.309 1.22 15 2
  0.291 0.291 1.22 16
0.091 0.291 0.291 1.15 20 1
  0.291 0.291 1.15 25 2
  0.285 0.285 1.13 28
0.094       32 2
  0.285 0.285 1.13 35 2
0.092 0.283 0.283 1.11 40
0.092 0.285 0.285 1.11 50
0.091       56 2
  0.291 0.291 1.15 64 3
0.091 0.285 0.285 1.11 70 2
0.091 0.285 0.285 1.15 80 3
0.091 0.285 0.285 1.15 100
  0.285 0.285 1.15 125
0.091 0.285 0.285 1.13 140
  0.285 0.285 1.13 175
  0.283 0.283 1.11 200
  0.283 0.283 1.11 250
  0.283 0.283 1.11 280
  0.283 0.283 1.70 350
Geräusche dB 70 70 70 70 70
Schmiermittel   Schmierung mit synthetischem Fett
Schutzstufen   IP65
